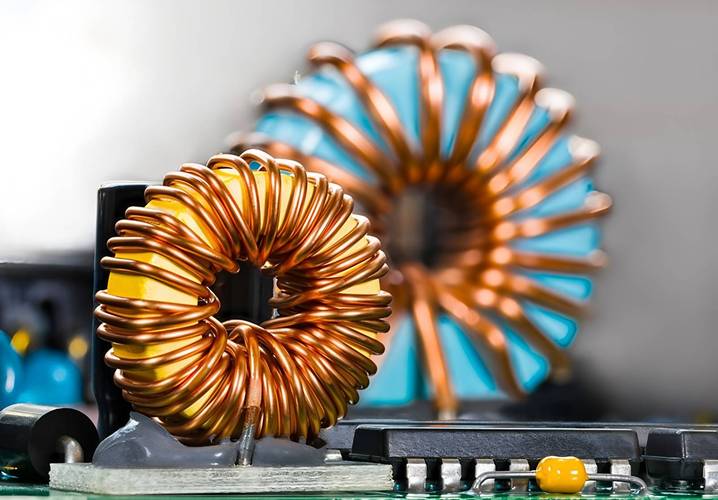

引言

随着电力电子技术向高频化、高功率密度和高效率方向快速发展，先进磁性元件在现代高频电力电子系统中的地位日益凸显。磁性元件（如电感、变压器、电抗器等）不仅是能量存储与转换的核心部件，还直接影响系统的体积、重量、损耗和电磁兼容性。单一磁性元件的性能提升已难以满足日益严苛的系统需求，必须从“协同”视角出发，将磁性元件与半导体器件、电容、控制策略及制造工艺进行深度融合。本文旨在探讨先进磁性元件在现代高频电力电子系统中的协同作用机制，并分析电力电子元器件制造领域的关键挑战与发展趋势。

一、高频电力电子系统对磁性元件的新要求

现代高频电力电子系统（如开关电源、电动汽车牵引逆变器、光伏微型逆变器、数据中心电源等）的开关频率已从几十kHz提升至数百kHz甚至MHz级别。高频化带来无源元件体积的显著减小，但也导致磁性元件面临以下新要求：

1. 高频率下低损耗：磁芯材料的涡流损耗和磁滞损耗随频率急剧上升，要求开发低损耗、高电阻率、高饱和磁通密度的软磁材料（如铁氧体、纳米晶、金属磁粉芯等）。
2. 高功率密度：在有限体积内实现更大的电感或功率传输能力，要求优化磁芯几何形状与绕组结构，降低直流电阻和交流电阻。
3. 高温稳定性：高频下损耗产生的热量集中，要求磁芯材料具有高居里温度和低温度系数。
4. 低电磁干扰：高频开关产生丰富的谐波，磁性元件需具备良好的屏蔽和共模噪声抑制能力。

二、先进磁性元件的技术进展

磁性元件在材料、结构和集成技术方面取得显著进展：

1. 新型磁芯材料：纳米晶合金具有高磁导率、低矫顽力和低高频损耗，适用于高频变压器和电感；金属磁粉芯（如铁硅铝、铁镍钼）具有分布式气隙和软饱和特性，适合大电流直流偏置场合；低损耗MnZn铁氧体在MHz频段仍保持较低损耗。
2. 平面化与集成化：平面磁芯、PCB绕组和嵌入式磁芯技术可实现薄型化、低漏感和良好的散热，便于与功率半导体器件三维集成。
3. 磁集成技术：将多个磁性元件（如多相耦合电感、变压器与电感集成）通过共享磁路或磁芯实现功能集成，减少元件数量、体积和连接损耗。
4. 先进绕组技术：利兹线、铜箔绕组和窗口填充优化可降低高频交流电阻和邻近效应损耗。

三、磁性元件与高频电力电子系统的协同机制

“协同”意味着磁性元件不再是被动、独立的部件，而是与系统中其他元素相互影响、相互优化。主要协同维度包括：

1. 与功率半导体器件的协同

• 软开关协同：磁性元件的漏感或励磁电感可与半导体器件的输出电容谐振，实现零电压开关（ZVS）或零电流开关（ZCS），从而降低开关损耗并允许更高频率。例如，LLC谐振变换器中，变压器漏感与励磁电感构成谐振网络，与MOSFET或GaN器件协同实现高效高频运行。

• 栅极驱动协同：集成栅极驱动变压器或电感可传递隔离驱动信号，其寄生参数需与驱动电路匹配，以保证快速开关的可靠性。

• 热协同：磁性元件与半导体器件在布局上靠近时可共享散热路径，但需避免磁芯损耗产生的热量加剧器件温升。

1. 与电容器的协同

• 输入/输出滤波器中的电感与电容构成LC滤波器，需协同设计截止频率和阻抗特性，以抑制开关纹波和EMI。

• 在多相Buck变换器中，耦合电感与输出电容的协同可改善瞬态响应并减小电容用量。

1. 与控制策略的协同

• 磁性元件的非线性特性（如磁饱和、损耗随频率变化）可纳入控制模型，实现自适应频率调制或磁通平衡控制，以提高效率或动态性能。例如，在DAB（双有源桥）变换器中，通过控制移相角协调漏感与励磁电感，实现功率双向流动。

• 数字控制可实现磁元件参数的在线监测（如电感量、损耗），为健康管理提供依据。

1. 与系统架构的协同

• 在分布式电源架构中，可将电感、变压器与母线电容、半导体模块集成于同一封装，形成“功率模块”，减小互连寄生参数。

• 磁集成多相化可降低输入/输出电流纹波，与多相控制器协同提升等效频率和动态响应。

1. 与制造工艺的协同

• 磁性元件的制造需与PCB工艺、半导体封装工艺兼容。例如，采用PCB嵌入式磁芯可实现绕组与磁芯的一体化制造，提高一致性和可靠性。

• 3D打印磁芯技术可定制复杂磁路，与拓扑设计协同优化。

四、电力电子元器件制造中的关键挑战

为实现上述协同，制造环节面临以下挑战：

1. 材料与工艺的匹配：高频低损耗磁材的烧结温度、机械强度需与绕组材料（铜、铝）及绝缘材料兼容，避免工艺过程中性能退化。
2. 高频损耗的精确建模与测量：制造过程中需控制磁芯的微观结构（晶粒尺寸、气隙分布）和绕组几何精度，以保证损耗模型与实际一致。
3. 自动化与一致性：磁性元件绕组匝数、气隙、磁芯装配的偏差会显著影响系统性能，需要高精度自动化绕线、装配和测试设备。
4. 热管理集成：磁性元件制造时嵌入散热结构（如热管、金属基板）并与半导体模块的热膨胀系数匹配，以避免热应力失效。
5. 电磁兼容性设计：屏蔽层、绕组排布和磁芯接地方式需在制造中实现，以满足系统EMI标准。
6. 成本与规模化：先进磁材（如纳米晶）成本较高，需通过工艺创新和规模化生产降低成本，同时保证性能一致性。

五、结论与展望

先进磁性元件在现代高频电力电子系统中不再孤立存在，而是通过与半导体器件、电容、控制策略及系统架构的深度协同，实现整体性能的最优。这种协同要求电力电子元器件制造从单一部件生产转向“协同设计-制造-集成”一体化模式。未来趋势包括：

• 磁-电-热-力多物理场协同设计，并借助数字孪生优化制造工艺；
• 宽禁带半导体（GaN、SiC）与高频磁性元件的协同封装，实现MHz级开关的高功率密度；
• 增材制造等新工艺实现定制化磁芯与绕组，推动磁性元件向集成化、智能化发展。

协同是高频电力电子系统创新的核心驱动力，而电力电子元器件制造必须适应这一趋势，从材料、工艺到测试全面升级，以支撑下一代高效、紧凑、可靠的电力电子系统。
